Entendendo a estrutura PE do Windows (Parte 1)

Aviso: este post faz parte de uma série sobre IAT Hooking com fins puramente educacionais. As técnicas aqui descritas são as mesmas usadas por malware, mas também por ferramentas de segurança defensiva, EDRs, debuggers, ferramentas de análise e cheats de jogos antigos. Conhecimento técnico não é crime uso pra atacar sistemas que não são seus, é. Não faça isso.

Tô estudando IAT Hooking acompanhando um curso no YouTube, e decidi transformar minhas anotações em posts pra fixar o conteúdo e ajudar quem tiver começando agora. Essa é a parte 1, onde vou mapear toda a estrutura de um executável PE do Windows base teórica obrigatória pra qualquer coisa de hook, injeção, reverse engineering ou análise de binários.

Na parte 2 a gente vai pra prática: construir uma DLL que faz hook de uma função da Win32 API usando essa estrutura toda que vamos ver agora.

O que é PE?

PE (Portable Executable) é o formato dos arquivos .exe, .dll, .sys e similares no Windows. É o equivalente ao ELF no Linux ou Mach-O no macOS. Esse formato define como o binário tá organizado em disco e como ele é mapeado pra memória quando o Windows carrega o programa.

Pra fazer hook de função importada (IAT hooking), a gente precisa navegar nessa estrutura na memória, achar a tabela de imports, e patchear o ponteiro da função que queremos interceptar. Pra navegar, precisamos conhecer as structs que descrevem o layout.

Onde estão definidas

Tudo que vou mostrar abaixo vive em winnt.h, que vem com o Windows SDK. Se você incluir <windows.h> no seu código, todas essas structs já estão disponíveis automaticamente.

Pra fins de estudo, vou copiar as definições aqui (igual fiz nas minhas anotações originais) num arquivo struct.h separado mas no projeto real basta o #include <windows.h>.

1. IMAGE_DOS_HEADER o cabeçalho mais antigo

typedef struct _IMAGE_DOS_HEADER {      // DOS .EXE header
    WORD   e_magic;        // Magic number
    WORD   e_cblp;         // Bytes on last page of file
    WORD   e_cp;           // Pages in file
    WORD   e_crlc;         // Relocations
    WORD   e_cparhdr;      // Size of header in paragraphs
    WORD   e_minalloc;     // Minimum extra paragraphs needed
    WORD   e_maxalloc;     // Maximum extra paragraphs needed
    WORD   e_ss;           // Initial (relative) SS value
    WORD   e_sp;           // Initial SP value
    WORD   e_csum;         // Checksum
    WORD   e_ip;           // Initial IP value
    WORD   e_cs;           // Initial (relative) CS value
    WORD   e_lfarlc;       // File address of relocation table
    WORD   e_ovno;         // Overlay number
    WORD   e_res[4];       // Reserved words
    WORD   e_oemid;        // OEM identifier
    WORD   e_oeminfo;      // OEM information
    WORD   e_res2[10];     // Reserved words
    LONG   e_lfanew;       // File address of new exe header
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

Esse cabeçalho é uma herança do MS-DOS. Quando você executa um .exe moderno num MS-DOS antigo, ele simplesmente imprime “This program cannot be run in DOS mode” esse stub DOS vive aqui.

Pra nós, dois campos importam:

  • e_magic vale 0x5A4D (em ASCII, "MZ", iniciais de Mark Zbikowski, engenheiro da Microsoft que projetou o formato). Tem que ser igual a IMAGE_DOS_SIGNATURE pra você ter certeza que tá lidando com um PE válido.
  • e_lfanew o offset (a partir do início do arquivo) onde começa o cabeçalho NT, o que realmente importa pra gente. É a “ponte” entre o mundo DOS antigo e o PE moderno.

2. IMAGE_NT_HEADERS o cabeçalho NT (PE de verdade)

Existem duas versões dessa struct, uma pra 32 bits e outra pra 64 bits:

typedef struct _IMAGE_NT_HEADERS64 {
    DWORD                   Signature;
    IMAGE_FILE_HEADER       FileHeader;
    IMAGE_OPTIONAL_HEADER64 OptionalHeader;
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;

typedef struct _IMAGE_NT_HEADERS {
    DWORD                   Signature;
    IMAGE_FILE_HEADER       FileHeader;
    IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

O windows.h automaticamente define IMAGE_NT_HEADERS como uma das duas dependendo da arquitetura que você tá compilando.

Campos importantes:

  • Signature vale 0x00004550 (em ASCII, "PE\0\0"). Tem que bater com IMAGE_NT_SIGNATURE. Segunda verificação que fazemos pra garantir que é um PE válido.
  • FileHeader metadados gerais (arquitetura, número de seções, timestamp, etc).
  • OptionalHeader apesar do nome, não é opcional em executáveis. É onde mora a informação crítica.

3. IMAGE_FILE_HEADER metadados do arquivo

typedef struct _IMAGE_FILE_HEADER {
    WORD    Machine;               // Arquitetura (x86, x64, ARM...)
    WORD    NumberOfSections;      // Quantas seções tem (.text, .data, etc)
    DWORD   TimeDateStamp;         // Timestamp de compilação
    DWORD   PointerToSymbolTable;  // Tabela de símbolos (debug)
    DWORD   NumberOfSymbols;       // Quantidade de símbolos
    WORD    SizeOfOptionalHeader;  // Tamanho do OptionalHeader
    WORD    Characteristics;       // Flags (é DLL? Executável? etc)
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

Aqui tem coisa útil pra análise forense o TimeDateStamp, por exemplo, fala quando o binário foi compilado (alguns malwares mexem nesse campo pra esconder origens). Characteristics tem flags tipo IMAGE_FILE_DLL que indicam se o binário é uma DLL ou um EXE.

Pro IAT hooking, esse cabeçalho não é o foco a gente só atravessa ele pra chegar no próximo.

4. IMAGE_OPTIONAL_HEADER o coração da estrutura PE

typedef struct _IMAGE_OPTIONAL_HEADER {
    // Standard fields
    WORD    Magic;
    BYTE    MajorLinkerVersion;
    BYTE    MinorLinkerVersion;
    DWORD   SizeOfCode;
    DWORD   SizeOfInitializedData;
    DWORD   SizeOfUninitializedData;
    DWORD   AddressOfEntryPoint;
    DWORD   BaseOfCode;
    DWORD   BaseOfData;

    // NT additional fields
    DWORD   ImageBase;
    DWORD   SectionAlignment;
    DWORD   FileAlignment;
    WORD    MajorOperatingSystemVersion;
    WORD    MinorOperatingSystemVersion;
    WORD    MajorImageVersion;
    WORD    MinorImageVersion;
    WORD    MajorSubsystemVersion;
    WORD    MinorSubsystemVersion;
    DWORD   Win32VersionValue;
    DWORD   SizeOfImage;
    DWORD   SizeOfHeaders;
    DWORD   CheckSum;
    WORD    Subsystem;
    WORD    DllCharacteristics;
    DWORD   SizeOfStackReserve;
    DWORD   SizeOfStackCommit;
    DWORD   SizeOfHeapReserve;
    DWORD   SizeOfHeapCommit;
    DWORD   LoaderFlags;
    DWORD   NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

Struct gigante, eu sei. Vou destacar só o que importa pra nossa missão:

  • AddressOfEntryPoint RVA do primeiro código a ser executado quando o binário roda (no caso de DLL, é a DllMain).
  • ImageBase endereço base “preferido” onde o binário quer ser carregado em memória (com ASLR ativo, o Windows pode escolher outro).
  • SizeOfImage quantos bytes o binário ocupa em memória depois de carregado.
  • DataDirectory[] a parte mais importante pra nós. Array de 16 ponteiros pra “diretórios” dentro do PE.

O que é RVA?

RVA = Relative Virtual Address = endereço virtual relativo.

A ideia é: o PE não pode hardcodar endereços absolutos, porque o Windows pode carregar ele em endereços diferentes a cada execução (graças ao ASLR). Então o formato armazena offsets relativos ao endereço base (ImageBase).

Pra converter RVA em endereço absoluto na memória:

endereço_absoluto = endereço_base_do_módulo + RVA

Exemplo: se o módulo foi carregado em 0x00007FF600000000 e a IAT está no RVA 0x00026910, então o endereço real da IAT na memória é 0x00007FF600026910.

Diagrama mostrando como o RVA funciona cálculo do endereço absoluto a partir do ImageBase e do RVA

Esse cálculo é a operação mais comum quando você navega num PE em memória. Você vai ver pTarget + algumaCoisa.VirtualAddress várias vezes no código da parte 2 é exatamente isso.

O que é o DataDirectory?

typedef struct _IMAGE_DATA_DIRECTORY {
    DWORD   VirtualAddress;
    DWORD   Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

Cada entrada do DataDirectory[] tem dois campos: o RVA onde aquele diretório começa, e o tamanho dele em bytes. Os 16 diretórios são indexados por constantes tipo:

  • IMAGE_DIRECTORY_ENTRY_EXPORT tabela de funções que o módulo exporta (usada pelo GetProcAddress).
  • IMAGE_DIRECTORY_ENTRY_IMPORT tabela de funções que o módulo importa de outros módulos. É essa que vamos hookear.
  • IMAGE_DIRECTORY_ENTRY_RESOURCE recursos embutidos (ícones, strings, etc).
  • IMAGE_DIRECTORY_ENTRY_BASERELOC informação pra ASLR conseguir remapear o módulo em outro endereço.
  • … e mais alguns.

Pro IAT hooking, o que nos interessa é o índice IMAGE_DIRECTORY_ENTRY_IMPORT.

5. Visualizando tudo isso na prática PE-bear

Antes de cair no código, recomendo muito instalar o PE-bear e abrir um .exe qualquer (no curso usei o C:\Windows\System32\notepad.exe).

Você consegue ver visualmente tudo que descrevi acima os cabeçalhos, as seções, e principalmente a tabela de imports.

Na aba Imports, você vê todas as DLLs das quais o programa depende (KERNEL32.dll, USER32.dll, etc), e dentro de cada uma, todas as funções que ele importa daquela DLL. Pra cada função, tem:

  • O nome (CreateFileW, MessageBoxW…)
  • O RVA da entrada na IAT esse é exatamente o ponteiro que vamos sobrescrever no hook.

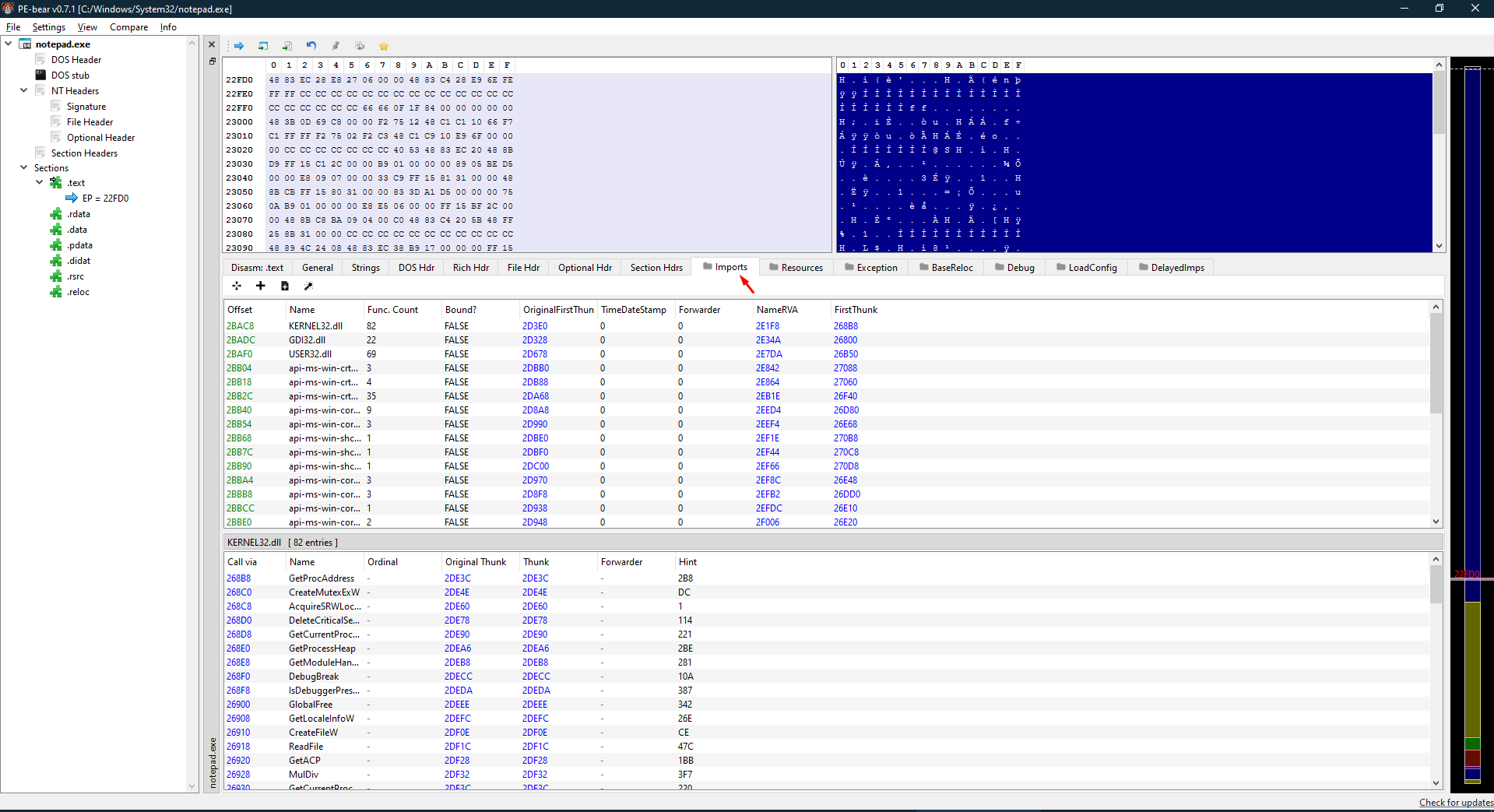

PE-bear aberto no notepad.exe, mostrando a aba Imports com todas as DLLs importadas (KERNEL32.dll, GDI32.dll, USER32.dll, etc)

Logo abaixo da lista de DLLs tem uma outra parte bem interessante: as funções que cada DLL exporta pro programa, com seus respectivos offsets. Selecionando KERNEL32.dll, dá pra ver todas as funções que o notepad importa de lá GetProcAddress, CreateFileW, ReadFile, etc com a coluna Call via mostrando o offset de cada uma.

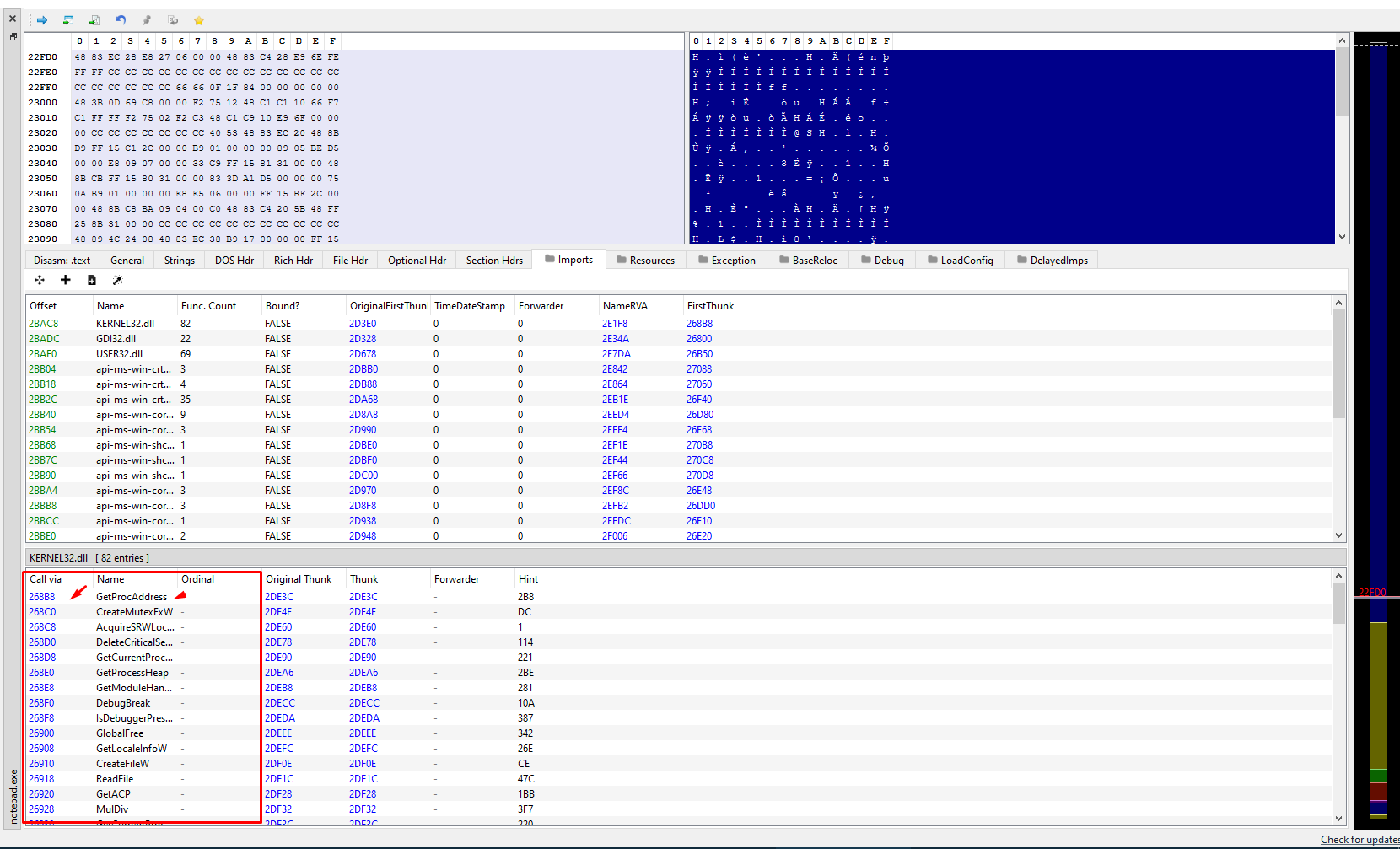

Zoom na tabela inferior do PE-bear destacando a coluna Call via com os offsets das funções de KERNEL32.dll

Como pode ver na imagem acima, o KERNEL32.dll tem o endereço virtual call via 26910 pra chamar a função CreateFileW. Isso é o que nos ajuda a acessar essa função enquanto ela está mapeada na memória.

Tem também o conceito de thunk que aparece no PE-bear: é o slot na memória que o Windows preenche com o endereço real da função durante o carregamento. Quando o programa chama CreateFileW, ele basicamente faz algo como call [endereço_do_thunk], e o thunk aponta pra função real na KERNEL32.dll.

A ideia do IAT hooking é simples: sobrescrever o thunk com o endereço da nossa função. Quando o programa pensa que tá chamando CreateFileW, na real ele chama a nossa.

6. IMAGE_SECTION_HEADER as seções do binário

typedef struct _IMAGE_SECTION_HEADER {
    BYTE    Name[IMAGE_SIZEOF_SHORT_NAME];
    union {
        DWORD   PhysicalAddress;
        DWORD   VirtualSize;
    } Misc;
    DWORD   VirtualAddress;
    DWORD   SizeOfRawData;
    DWORD   PointerToRawData;
    DWORD   PointerToRelocations;
    DWORD   PointerToLinenumbers;
    WORD    NumberOfRelocations;
    WORD    NumberOfLinenumbers;
    DWORD   Characteristics;
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;

Logo depois do IMAGE_NT_HEADERS vem um array de IMAGE_SECTION_HEADER um pra cada seção do binário. Seções típicas:

  • .text código executável
  • .data dados inicializados (variáveis globais com valor)
  • .rdata dados read-only (constantes, tabela de imports/exports)
  • .bss dados não inicializados
  • .rsrc recursos

Cada seção tem suas próprias permissões (leitura/escrita/execução) definidas em Characteristics. É por isso que a gente precisa do VirtualProtect no hook: a página onde mora a IAT geralmente é read-only, e precisamos liberar escrita temporariamente pra patchear.

Pra o nosso hook, não vamos manipular seções diretamente mas é importante entender que elas existem e que cada uma tem suas regras de proteção.

Resumindo o mapa mental

Quando o Windows carrega um PE na memória, o layout fica mais ou menos assim:

Diagrama da estrutura PE na memória hierarquia completa do DOS header até as seções

A navegação pra chegar na tabela de imports é sempre essa:

  1. Lê o IMAGE_DOS_HEADER no início do módulo
  2. Soma e_lfanew ao base pra chegar no IMAGE_NT_HEADERS
  3. Pega OptionalHeader.DataDirectory[IMAGE_DIRECTORY_ENTRY_IMPORT]
  4. Soma o VirtualAddress desse diretório ao base pra chegar na IAT

Esse é exatamente o passo a passo que vamos implementar em código na parte 2.

Próximo passo

Na parte 2 vamos colocar tudo isso em prática:

  1. Criar uma DLL
  2. Implementar a função HookIAT que navega na estrutura PE
  3. Patchear o ponteiro de uma função (MessageBoxW) com a nossa
  4. Carregar essa DLL num executável e ver o hook acontecendo ao vivo

Até lá, recomendo brincar com o PE-bear, abrir alguns .exe e identificar visualmente cada um dos cabeçalhos que vimos aqui. Ajuda muito a fixar.

Esse post faz parte da série, minhas anotações de estudo sobre IAT Hooking. Se achou algum erro ou tem sugestão, manda aí.
